UML: Tudo o que você precisa saber para começar na Modelagem de Sistemas

Introdução

A entrada no universo da engenharia de software exige que o estudante ou o profissional em transição domine ferramentas que transcendem a simples escrita de código. A Unified Modeling Language, amplamente conhecida como UML, surge como o padrão internacional para a visualização, especificação e documentação de sistemas complexos. Compreender esta linguagem não significa decorar dezenas de diagramas burocráticos, mas sim adquirir a capacidade de comunicar ideias técnicas de forma clara e universal para qualquer equipe de desenvolvimento no mundo.

Para quem está acostumado com documentações extensas em texto ou com a pressa do desenvolvimento imediato, a UML oferece uma pausa estratégica que economiza horas de retrabalho futuro. Ela funciona como a planta baixa de um edifício, permitindo que todos os envolvidos no projeto visualizem a estrutura e o comportamento do software antes mesmo da primeira linha de código ser digitada. Esta clareza visual é o que diferencia um projeto amador de uma solução robusta, escalável e profissional, sendo uma competência indispensável para quem almeja cargos de análise e arquitetura.

Dominar os conceitos fundamentais da modelagem visual permitirá que você participe de discussões técnicas de alto nível e compreenda a lógica por trás de sistemas de grande porte. Ao longo deste guia, simplificaremos os elementos que realmente importam para o seu dia a dia, focando na aplicação prática e nos diagramas que o mercado brasileiro mais utiliza. Se você deseja elevar o nível das suas entregas e se tornar um profissional mais estratégico e valorizado, este conteúdo é o ponto de partida ideal para sua jornada. Continue lendo.

Desmistificando a UML: O que é e para que serve?

Muitas vezes, a UML é apresentada de forma intimidadora em livros acadêmicos, mas sua essência é extremamente simples: ela é uma linguagem visual para modelar sistemas de software. Criada para unificar diferentes métodos de modelagem que existiam na década de noventa, ela se tornou o padrão da indústria por permitir que desenvolvedores, analistas e clientes falem a mesma língua. Imagine tentar explicar o funcionamento de um motor complexo apenas com palavras; o risco de confusão seria imenso. Com a UML, utilizamos símbolos padronizados que eliminam a ambiguidade e garantem que o que foi planejado seja exatamente o que será construído.

A utilidade da modelagem visual vai muito além da simples documentação para fins de arquivo. Ela serve como uma ferramenta de raciocínio que ajuda o analista a identificar falhas lógicas, redundâncias de dados e lacunas de segurança ainda na fase de design. Ao desenhar um sistema, você é forçado a pensar em como os componentes interagem, quais informações são necessárias e como o usuário final atingirá seus objetivos. Essa antecipação de problemas é o que garante a eficiência operacional e a redução de custos em projetos de tecnologia de qualquer escala.

A Linguagem Universal dos Projetistas de Software

Um dos maiores benefícios de aprender UML é a sua universalidade. Um diagrama de classes desenhado por um analista no Brasil pode ser perfeitamente compreendido por um desenvolvedor na Índia ou por um arquiteto nos Estados Unidos. Isso ocorre porque a linguagem segue regras rígidas de notação definidas pelo Object Management Group. Essa padronização é vital em um mercado de trabalho globalizado, onde equipes distribuídas precisam colaborar em projetos complexos sem que barreiras linguísticas ou metodológicas atrapalhem o progresso do software.

Além disso, a UML atua como um poderoso instrumento de abstração. Em sistemas modernos, com milhares de linhas de código e integrações múltiplas, é impossível manter toda a estrutura na memória. Os diagramas permitem que o profissional “suba um nível” e enxergue o sistema de cima, focando nas relações macro entre os módulos. Essa visão sistêmica é o que permite ao Analista de Sistemas em transição entender rapidamente o legado de uma empresa ou planejar a migração de uma arquitetura antiga para uma solução moderna em nuvem com segurança e precisão.

Categorias de Diagramas: Organizando o Pensamento

A UML 2.5 conta com quatorze diagramas oficiais, o que pode parecer assustador para quem está começando ou migrando de área. No entanto, a chave para dominar a modelagem sem estresse é entender que esses diagramas são divididos em duas grandes categorias: os estruturais e os comportamentais. Enquanto os primeiros focam naquilo que o sistema possui, os segundos detalham o que o sistema faz. Essa distinção é fundamental para que o analista saiba qual ferramenta utilizar dependendo do problema que precisa documentar ou resolver no momento.

Diagramas Estruturais: A Anatomia do Sistema

Os diagramas estruturais são responsáveis por representar a parte estática do software. Eles funcionam como uma fotografia da organização interna do sistema, mostrando as classes, os objetos, os componentes e como eles se relacionam fisicamente. Para um estudante de TI, entender a estrutura é o primeiro passo para garantir que o banco de dados e a arquitetura de classes suportem as funcionalidades desejadas. Sem uma estrutura sólida, o sistema corre o risco de se tornar uma colcha de retalhos difícil de manter e impossível de escalar.

O diagrama mais famoso desta categoria é o Diagrama de Classes, mas também encontramos o Diagrama de Componentes e o Diagrama de Implantação. O Diagrama de Implantação, por exemplo, é vital para analistas em transição que precisam planejar como o software será distribuído em servidores físicos ou instâncias na nuvem. Ao visualizar a estrutura, o profissional consegue identificar dependências críticas e garantir que a topologia da rede suporte o tráfego esperado, evitando surpresas desagradáveis no momento do lançamento do produto.

Diagramas Comportamentais: A Dinâmica do Software

Se os diagramas estruturais são a fotografia, os diagramas comportamentais são o filme do sistema. Eles descrevem como o software reage a estímulos externos, como os dados fluem entre os processos e como o estado de um objeto muda ao longo do tempo. Esta categoria é essencial para validar as regras de negócio e garantir que o fluxo de trabalho faça sentido para o usuário final. É aqui que o analista exercita sua capacidade de prever cenários e tratar exceções antes mesmo de iniciar a codificação.

Dentro desta categoria, destacam-se o Diagrama de Caso de Uso, o Diagrama de Atividades e o Diagrama de Sequência. O Diagrama de Atividades, por exemplo, é uma ferramenta poderosa para simplificar processos complexos, funcionando de forma semelhante a um fluxograma, mas com o rigor técnico da UML. Ele permite visualizar decisões, loops e processamentos paralelos, sendo ideal para explicar a lógica de um algoritmo ou de um processo de negócio para stakeholders que não possuem um perfil técnico profundo.

Os Diagramas Essenciais para Quem Está Começando

Para quem está iniciando na graduação ou mudando de carreira, tentar aprender todos os quatorze diagramas de uma vez é um erro estratégico. O mercado brasileiro de tecnologia foca em um núcleo essencial que resolve cerca de oitenta por cento das necessidades de documentação. Dominar bem esses três modelos principais garantirá que você consiga atuar com eficiência na maioria dos projetos ágeis ou tradicionais, deixando os diagramas mais específicos para momentos de necessidade pontual.

Diagrama de Caso de Uso: Definindo o Escopo

O Diagrama de Caso de Uso é, quase sempre, o ponto de partida de qualquer modelagem. Sua função é descrever as funcionalidades do sistema sob a ótica do usuário, sem se preocupar com detalhes técnicos internos. Ele é a ferramenta perfeita para delimitar o escopo do projeto, mostrando claramente o que o sistema fará e, igualmente importante, o que ele não fará. Por ser visualmente simples, ele é o principal canal de comunicação entre o analista e o cliente durante as fases iniciais de levantamento de requisitos.

Atores, Casos de Uso e Fronteiras

A construção deste diagrama envolve três elementos básicos: os atores, os casos de uso e a fronteira do sistema. Os atores representam os papéis desempenhados pelos usuários ou por outros sistemas que interagem com o software. Os casos de uso são as elipses que descrevem as ações, como realizar login ou emitir relatório. Já a fronteira do sistema é o retângulo que agrupa os casos de uso, separando o que pertence ao software do que é externo a ele. Essa separação visual ajuda a evitar o aumento descontrolado do escopo, mantendo o foco nas entregas prioritárias.

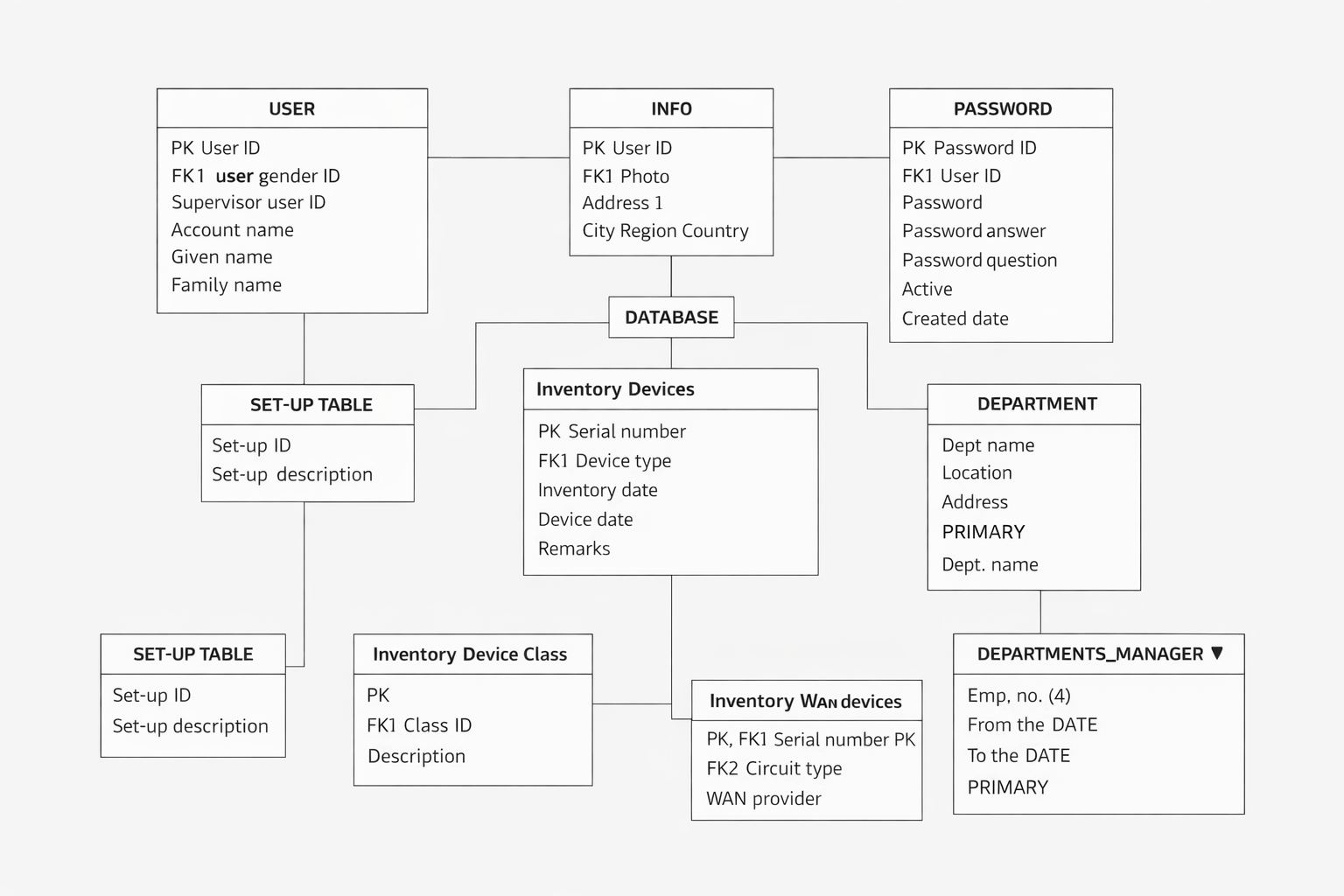

Diagrama de Classes: Estruturando os Dados

Considerado por muitos como o coração da UML, o Diagrama de Classes descreve os tipos de objetos que compõem o sistema e os relacionamentos entre eles. Cada classe é representada por um retângulo dividido em três partes: nome, atributos e métodos. Este diagrama é a ponte direta para a programação orientada a objetos, pois um desenvolvedor experiente consegue olhar para um diagrama de classes bem feito e traduzi-lo quase instantaneamente para código em Java, C# ou Python.

Além de listar as propriedades, o diagrama detalha as associações, como a herança e a composição. Entender se uma relação é de um para muitos ou de muitos para muitos é o que define a integridade do banco de dados. Para o estudante, dominar este diagrama é fundamental para compreender como a informação é encapsulada e protegida dentro do software. Para o analista em transição, ele é a ferramenta que permite organizar o caos de informações de um negócio em uma estrutura lógica, limpa e profissional.

Diagrama de Sequência: O Fluxo de Mensagens

O Diagrama de Sequência é uma das ferramentas mais poderosas da categoria comportamental, sendo amplamente utilizado para detalhar como os objetos colaboram entre si para realizar uma tarefa específica. Enquanto o diagrama de classes mostra a estrutura estática, o de sequência revela a dinâmica temporal, exibindo a ordem exata em que as mensagens são trocadas entre os componentes. Para um analista que precisa documentar uma integração de API ou um processo de autenticação complexo, este diagrama é indispensável para garantir que nenhum passo lógico seja esquecido.

Visualmente, ele é organizado com linhas de vida verticais que representam os objetos e setas horizontais que indicam as mensagens enviadas e recebidas. Essa representação permite identificar rapidamente gargalos de comunicação ou chamadas desnecessárias que podem prejudicar a performance do sistema. Para o estudante de TI, desenhar um diagrama de sequência ajuda a materializar a lógica do código antes mesmo de abrir o editor, funcionando como um ensaio mental que previne erros de execução e facilita a depuração futura.

UML e Metodologias Ágeis: É possível conciliar?

Uma dúvida muito comum entre profissionais em transição de carreira é se a UML ainda possui espaço em ambientes que utilizam Scrum ou Kanban, onde a agilidade e a entrega rápida são prioridades. A resposta é um sim enfático, desde que a modelagem seja aplicada de forma inteligente e sem excessos. No contexto ágil, não utilizamos a UML para criar documentações exaustivas que ninguém lerá, mas sim como uma ferramenta de comunicação rápida. Um diagrama desenhado em um quadro branco durante uma reunião de planejamento pode valer mais do que dez páginas de texto técnico.

A prática conhecida como Agile Modeling defende o uso de diagramas simplificados, focando apenas no que é essencial para o entendimento do time. O analista moderno utiliza a UML para resolver problemas pontuais e documentar partes críticas do sistema que exigem maior clareza, como regras de negócio complexas ou arquiteturas de integração. Dessa forma, a modelagem deixa de ser um fardo burocrático e passa a ser um acelerador de produtividade, garantindo que todos os desenvolvedores estejam alinhados com a visão técnica do projeto sem perder a agilidade necessária para as entregas constantes.

Ferramentas Recomendadas para Modelagem Visual

Para começar a praticar a modelagem de sistemas, o estudante ou profissional não precisa de softwares caros ou complexos. Existem diversas opções no mercado brasileiro e internacional que atendem desde o iniciante até o arquiteto sênior. Ferramentas baseadas em nuvem, como o Lucidchart e o Miro, são excelentes para colaboração em tempo real, permitindo que equipes distribuídas desenhem diagramas de forma intuitiva e rápida. Elas oferecem bibliotecas prontas com todos os símbolos da UML, facilitando a curva de aprendizado para quem está tendo o primeiro contato com a linguagem.

Para aqueles que buscam ferramentas mais robustas e integradas ao ciclo de desenvolvimento, o Enterprise Architect e o Visual Paradigm são referências mundiais. Essas plataformas permitem gerar código a partir dos diagramas e vice-versa, uma funcionalidade conhecida como engenharia reversa que é extremamente útil para analistas em transição que precisam entender sistemas legados. Além disso, existem opções gratuitas e de código aberto, como o StarUML e o PlantUML, sendo este último muito popular entre desenvolvedores por permitir a criação de diagramas através de scripts de texto simples, unindo a praticidade da escrita com o poder da visualização.

Conclusão

Dominar a UML é um divisor de águas na carreira de qualquer profissional de tecnologia que deseja atuar com análise e arquitetura de sistemas. Como exploramos neste guia, a modelagem visual não deve ser vista como uma tarefa burocrática, mas como uma linguagem poderosa que simplifica a comunicação, reduz erros e garante a qualidade do software. Seja você um estudante iniciando sua graduação ou um analista experiente buscando se atualizar, o foco deve estar sempre na clareza e na utilidade dos diagramas para o sucesso do projeto. Ao aplicar os conceitos de casos de uso, classes e sequência de forma estratégica, você estará elevando o nível das suas entregas e se preparando para os desafios de sistemas cada vez mais complexos e integrados. A jornada na modelagem é contínua, e cada diagrama desenhado é um passo a mais rumo à excelência na engenharia de software.

Perguntas Frequentes (FAQ)

1. Eu preciso aprender todos os 14 diagramas da UML para ser um bom analista?

Não é necessário dominar todos os diagramas simultaneamente. Para a grande maioria dos projetos, o domínio profundo dos diagramas de Caso de Uso, Classes e Sequência já é suficiente para realizar uma excelente documentação e comunicação técnica. Com o tempo e a necessidade de projetos específicos, você pode expandir seu conhecimento para diagramas de estados ou de implantação.

2. A UML substitui a escrita de requisitos em texto?

A UML não substitui o texto, mas o complementa. Enquanto o texto é ótimo para detalhar regras de negócio e descrições minuciosas, os diagramas são superiores para mostrar a estrutura e o fluxo do sistema. O ideal é utilizar uma abordagem híbrida, onde o diagrama oferece a visão macro e o texto detalha as especificidades de cada elemento.

3. Qual é a melhor ferramenta para quem está começando a estudar UML agora?

Para iniciantes, ferramentas visuais e intuitivas como o Lucidchart ou o Draw.io são as mais recomendadas. Elas possuem interfaces amigáveis de arrastar e soltar, o que permite focar no aprendizado da lógica dos diagramas sem perder tempo tentando entender o funcionamento de um software complexo.

4. Como a UML ajuda na manutenção de sistemas antigos (legados)?

A UML é fundamental na engenharia reversa. Ao mapear um sistema antigo através de diagramas de classes e de sequência, o analista consegue visualizar como os componentes estão interligados, facilitando a identificação de pontos de falha e o planejamento de melhorias ou migrações sem quebrar funcionalidades existentes.

5. Existe alguma diferença entre UML e fluxogramas comuns?

Sim, a principal diferença é a padronização e o rigor técnico. Enquanto um fluxograma comum é livre e pode ser interpretado de diferentes formas, a UML possui uma semântica rígida onde cada símbolo tem um significado específico e universal. Isso garante que qualquer profissional de TI no mundo interprete o diagrama da mesma maneira, eliminando ambiguidades.
